中科院推出 256 核国产“大芯片”：22nm 工艺，采用 Chiplet 芯粒 + RISC-V 架构

       1月9日消息，中国科学院计算技术研究所推出了一种名为“Zhejiang”（浙江）的“大芯片”，简单来说就是一种直接使用整个晶圆制造的多芯片设计系统。

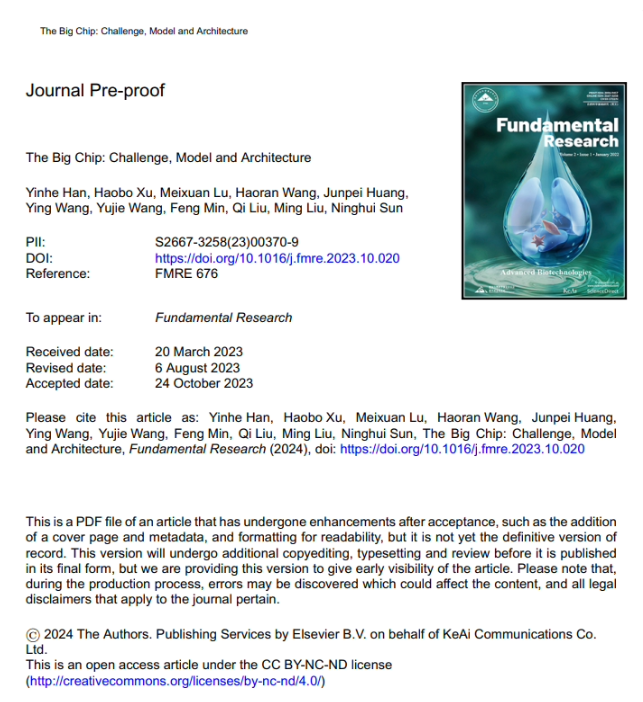

　　查询发现，相关成果已经发表在《基础研究》上，DOI:10.1016/j.fmre.2023.10.020。 　　这颗芯片采用Chiplet设计，共包括16个芯粒，而每个芯粒内有16个RISC-V核心，总计256核心，且均支持可编程、可重新配置。

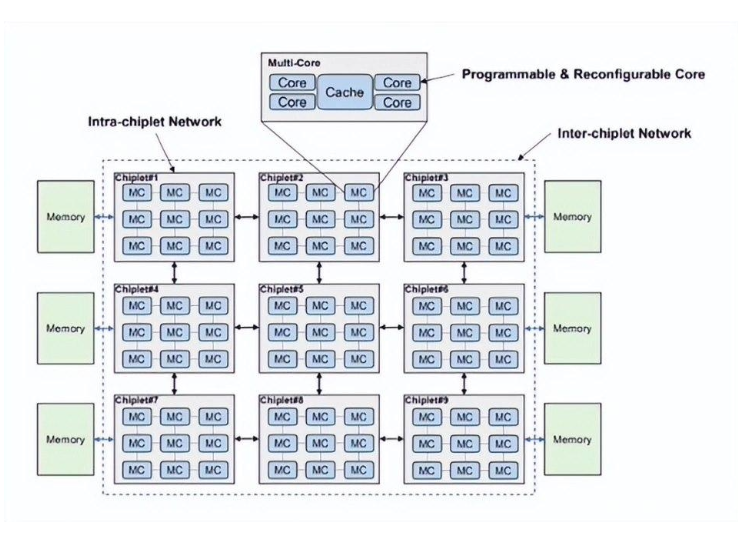

　　据介绍，这颗“大芯片”将基于22nm工艺制造，由超过1万亿个晶体管组成，占据数千平方毫米的总面积，采用小芯片封装或计算和存储块的晶圆级集成。 　　对于这颗芯片，它不同核心之间可通过网络SoC芯片（Network-on-Chip）、同步多处理器（SMP）实现互连，不同芯粒之间再通过D2D（Die-to-Die）接口、芯粒间网络接口（Inter-chiplet Network）实现互连，并使用了2.5D中介层行封装，因此小芯片之间可以共享内存。 　　中国科学院的研究人员还表示，这种设计允许最多拓展到100个小芯片，从而实现最多1600核心。
