实现轴承套圈快速测量的创新技术

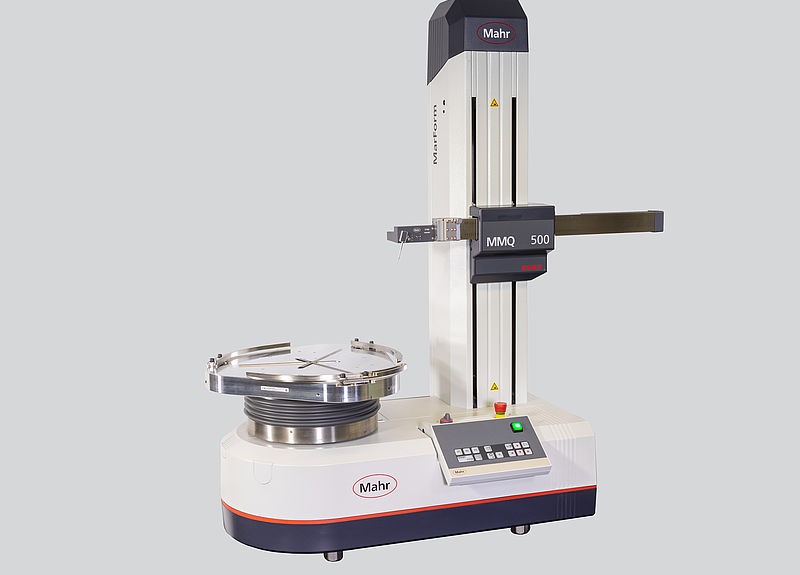

       在现代制造业中，精确的测量对于确保产品质量至关重要。针对轴承套圈的快速测量需求，Mahr马尔工程解决方案（MES）推出了一项特殊的技术创新，允许MarForm MMQ 500轮廓度仪在生产线上实现轴承套圈的快速测量。这一创新的关键是一个特殊的定心装置，将轴承环定位在C轴的中心，为测量提供了最佳的前提条件。
　　定心装置的设计

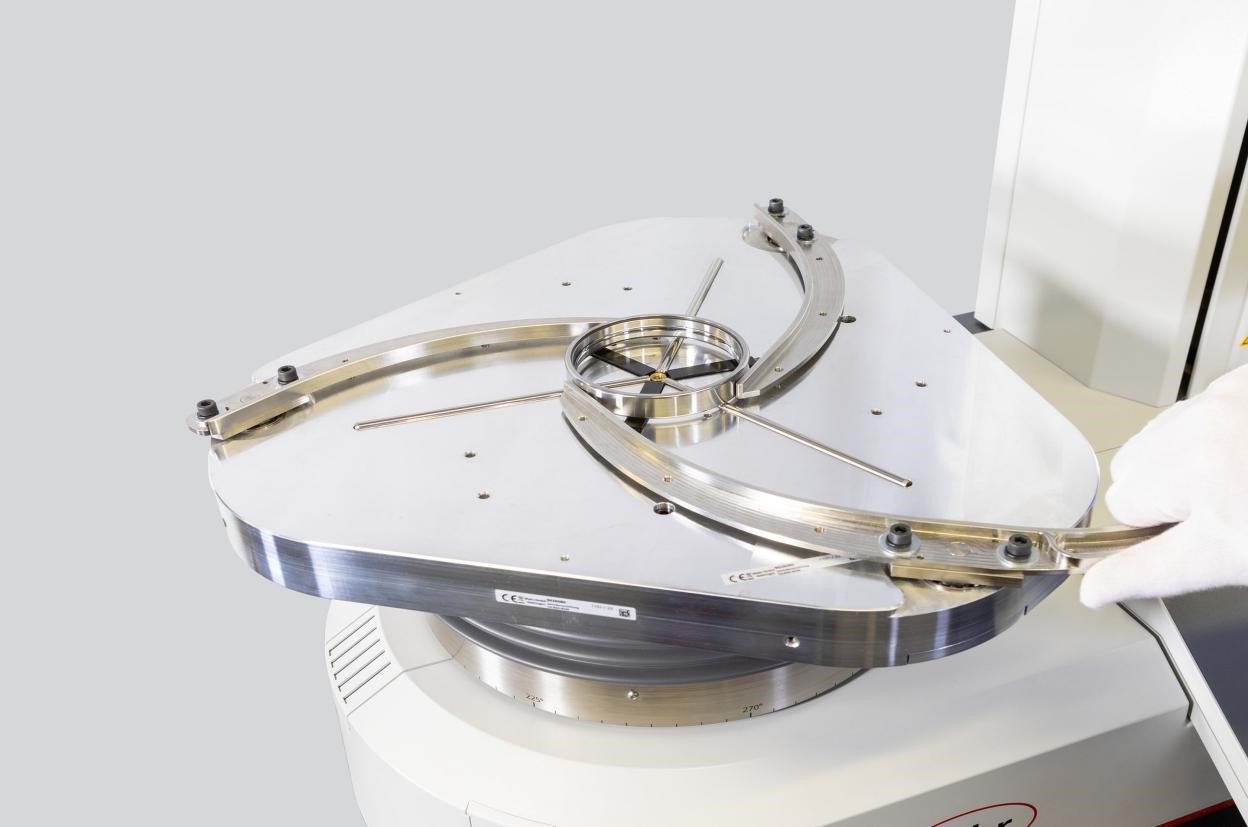

　　这一定心装置设计独特，由一个铝制底板组成，安装在MarForm MMQ 500的定心和倾斜台上。底板上有三根支撑轨，每根轨道上都配备了精确的轴，这些轴与操作者将要测量的轴承环一起使用。此外，底板上还设有三个磁铁，用于确保直径不超过110毫米的轻型小型轴承环的定心位置。这个设计的巧妙之处在于，操作员可以手动使用三个杠杆将工件快速对准中心。

　　精准对齐的优势

　　当工件被放置在底板上时，操作员只需轻松操作一个手柄，即可实现三个杠杆的同步移动，将工件与C轴最佳对齐。这种对齐是确保使用MarForm MMQ 500测量轴承环的形状和位置特征时最重要的前提条件，因为它消除了来自干扰部件和外力的影响。在启动测量后，三个杠杆会自动摆回初始位置，从而不会干扰工件外表面的测量。
　　多用途的应用性

　　这一定心装置不仅适用于轴承套圈的测量，还适用于其他平面旋转对称的工件，而无需夹持。最初，Mahr Group马尔集团（https://www.mahr.cn/）为一个大客户开发了这一技术创新，但由于其广泛的应用潜力和客户的高度兴趣，它将作为MarForm MMQ 500的附件供全球客户使用。

　　总之，这项技术创新的推出标志着制造业测量领域的进一步发展。它不仅提高了测量的速度和准确性，还为制造商带来了更大的灵活性和效率。随着这一定心装置的应用扩展到更多工件类型，我们可以期待看到更多制造商受益于这一技术，从而提高他们的生产线效率，降低成本，并确保产品质量达到最高水平。这一创新技术的应用将有助于推动制造业朝着更智能、更高效的方向发展，使其在竞争激烈的市场中保持竞争优势。
